一、應用范圍 ???????
濟南思明特專業生產水表水錘試驗機、水表水錘波試驗機，適用于各類機械水表、電磁水表螺翼式水表、閥控水表、不銹鋼水表等的水錘波試驗。整個控制系統，我們采用工業控制計算機＋二次控制儀表系統＋傳感器開關控制模式，并對所有的開關量進行閉合PLC 監控，并采用邏輯關系，保證系統的安全和可靠，能夠進行故障記錄，自動系統鎖定邏輯，保證無人值班的試驗安全。
二、基本參數
1. 試驗介質：水
2. 脈沖疲勞試驗壓力：0-2Mpa（可以調節，更高壓力可定制）
3. 壓力控制精度：±1％
4. 循環頻率：10 次/分 （可調）

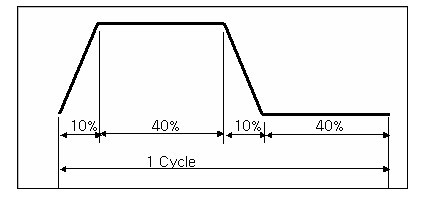

5. 脈沖壓力波形：基本方波(或梯形波),脈寬調節，可根據具體要求定制
6. 試驗次數打到10 萬次以上（連續一次），可以連續工作時間30 天
三、設備特點
1． 可以計算機控制升壓速率，實時顯示壓力曲線，試驗完畢后可以打印試驗報告。
2． 采用比例控制技術,可以精確控制壓力。
3． 拆卸被試管路后的泄漏介質自動回收。
4． 試驗時外部可以觀察試樣試驗情況，觀察窗設有保護裝置。
5． 試驗壓力-時間曲線能夠在屏幕上顯示并能打印或存儲在存儲器內，計算機控制，存儲器有USB接口，可以將存儲數據以txt文檔格式輸出。
6． 水錘壓力波形：基本方波(梯形波,三角波),脈寬調節可以按照貴單位要求進行。
四、型號選擇
產品名稱 |
水表水錘試驗機 |
產品型號 |
SMT_SCXT |
基本原理 |
根據試樣的不同壓力，計算機通過軟件控制比例閥來實現壓力波形的變化。 |
性能參數 |
試驗壓力 |
0~30MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.01bar |
脈沖頻率 |
5-10次/分 |
試驗介質 |
水 |
操作方式 |
電腦控制、半自動控制 |
控溫精度 |
平均差±1℃，最大偏差±2℃ |
試樣安裝方式 |
手動或自動夾緊 |
適用范圍 |
各類水表 |
|
.png){kind=small}
