5.3.1 最大膨脹量試驗
5.3.1.1 試驗設備

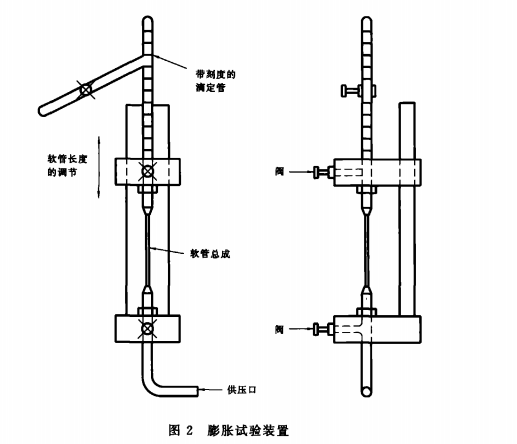

采用下圖所示的試驗設備 ，該設備包括 ：Gs 16897一 1997
a)液壓源；
b)無任何添加劑和游離氣體的試驗用水，
c)溶液箱和壓力表 ，
d)接頭 ，垂直地安裝到接頭上的軟管總成，以便在可控制的條件下施加壓力 ；
e)具有 0. 05mL刻度的量管
5.3.1.2 試驗程序
a)儀器的標定
使用試驗儀器之前 ，必須用一個模擬軟管總成來測定當施加 6. 9MPa和 10. 3MPa壓力時所確定的
標定修定量 ，模擬軟管總成由最小規格壁厚為 1. 52mm 無縫鋼管組成，其 自由長度為 305mm士6mm，外
徑為 6. 3mm，在軟管總成試驗中使用的全部接頭和附件都應裝在該系統 中，試驗樣品所得到的膨脹量
讀數應該減去標定的修正量，最大允許標定修正量，在 10. 3MPa的壓力下應為0. 08mL ;
b)測量軟管總成的 自由長度 ；
。）將軟管鉛垂安裝，以保證在向其施壓時軟管無拉伸。
d）將試驗液注滿軟管并排出系統 中的全部氣體 ，
e)關閉通向刻度量管的閥門，并施加 10. 3MPa的壓力，持續 l Os，然后泄壓。
5.3.1.3 計算在 10. 3MPa和 6. 9MPa壓力下軟管的膨脹量。
a)將刻度量管 中的液面調到零；
b)關閉通 向刻度量管的閥門，以 103MPa/min速率對軟管總成施加 6. 9MPa的壓力，并使軟管的
管道密封在該壓力之下 （在計算 10. 3MPa壓力下的膨脹量時，密封壓力在 10. 3MPa壓力之下）。
c) 3s后 ，打開通向刻度量管的閥門 l os，使膨脹軟管中的液體升入刻度量管 內；
d)將上述中的 b)和 c)步驟重復 2次，測量 3次施壓后聚集在刻度量管中的試液總量，
e)將刻度量管中的液體總量除以 3，減去標定修正量，就可算出體積膨脹量，該數值再除以自由長GB 16897一 1997
度就得到軟管每米長度上的體積膨脹量。
